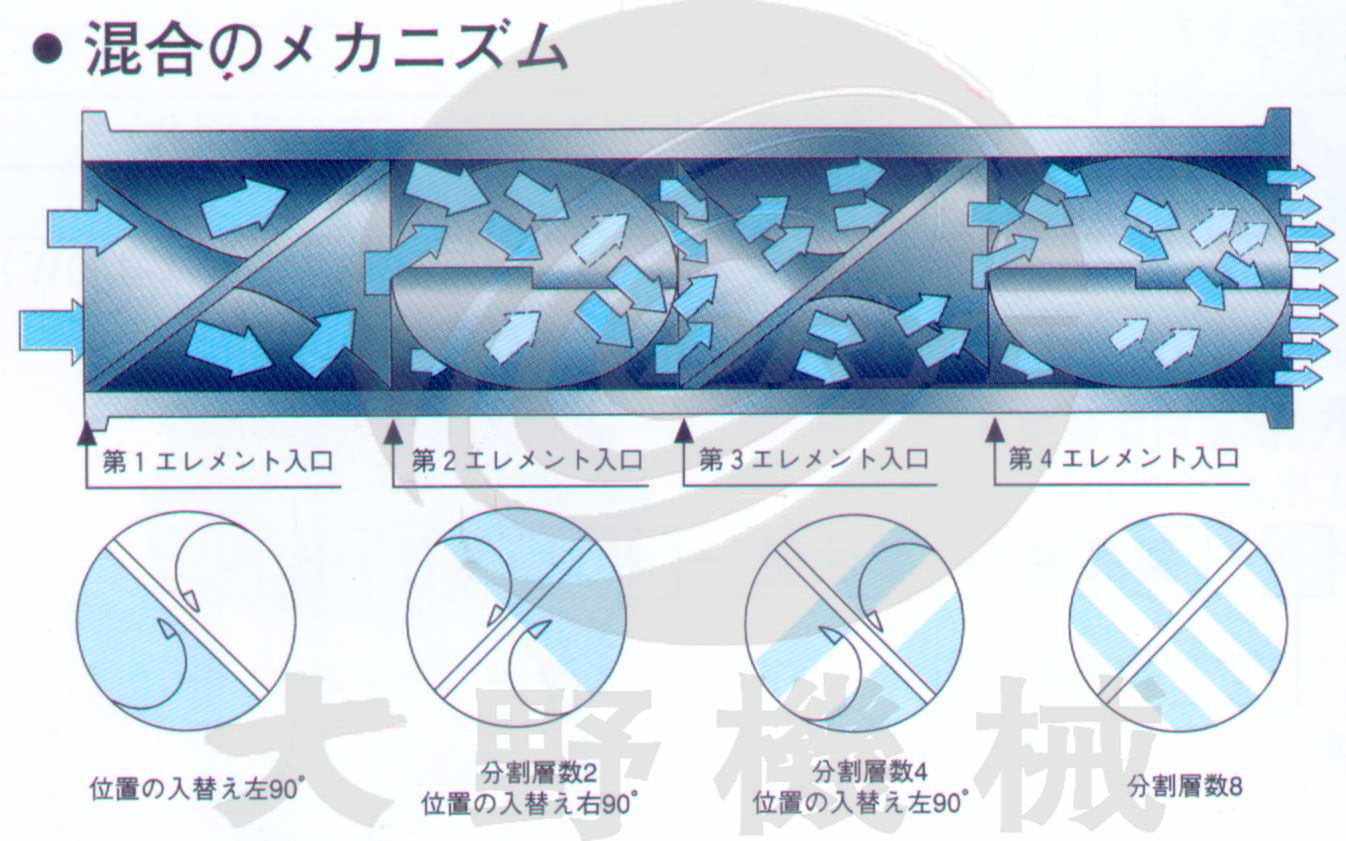

結構特點及混合原理： |
|
  |
| 靜態混合器是一種沒有運動部件的高效混合設備，通過固定在管內的混合單元內件，使二股或多股流體產生流體的切割、剪切、旋轉和重新混合，達到流體之間良好分散和充分混合的目的。與傳統的混合設備相比，具有流程簡單，結構緊湊、能耗小、投資少、操作彈性大、不用維修、混合性能好等優點。凡涉及到液—液、液—氣、液—固、氣—氣的混合，乳化，中和，吸收，萃取，反應和強化傳熱等過程，都可以替代傳統的相關設備。 |
|
型號 |
產品用途 |
技術性能 |
SV |
適用于粘度≤102厘泊的液一液、液一氣、氣一氣的混合、乳化，反應、吸收、萃取、強化傳熱過程。其中dh≤3.5尤適用于清潔介質,dh≥5可用于介質伴有少量非粘結性雜質。 |
最高分散程度1~2μm，液一液相不均勻度系數 ≤1-5% |
SK |
適用于石油、化工、精細化工、塑料擠出、環保、礦冶等行業的中高粘度（≤106厘泊）流體或液固混合，反應，萃取，吸收，塑料配色，擠出，傳熱等過程。對小流量并伴有雜質的粘性介質尤為適用。 |
最高分散程度≤10μm，液一液、液一固相不均勻度系數≤5% |
SX |
適用于粘度≤104厘泊的中高粘度液一液混合，反應吸收過程或生產高聚物流體的混合，反應吸收過程或生產高聚物流體的混合，反應過程，處理量較大時使用效果更佳。 |
混合不均勻度系數≤5% |
SL |
適用于化工、石油、油脂等行業、粘度≤106厘泊或伴有高聚物流體的混合，同時進行傳熱，混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。 |
混合不均勻度系數≤5% |
SH |
適用于精細化工、塑料、合成纖維、礦冶等行業流體的混合，乳化、配色，注塑，紡絲，傳熱等過程，對流量小，混合要求高的中高粘度（≤104厘泊）的清潔介質尤為適合。 |
最高分散程度1~2μm，混合相不均勻度系數≤1~5% |
|
|
產品特性
產品的本身沒有運動部件、依靠單元的特殊結構和流體運動，使互不相溶的流體各自分散、彼此混合，達到良好混合效果。
SV型單元是一定規格的波紋板組裝而成的圓柱體、技術特性：最高分散度為1-2μm，液一液相的不均勻度為≤1~5%
產品的壓力降計算是以水為直徑為基準，并考慮空隙率和摩擦系數的影響。
△P=f w2 Reε=dhρc |

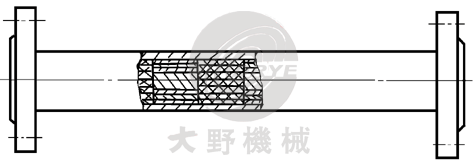

| SV型的雷諾數Reε和摩擦系數f的關系 |
|
SV-2.3型 |
SV-3.5型 |
SV-5.30型 |
空隙率 |
0.880 |
0.909 |
1 |
層流區 |
范圍 |
Reε<23 |
Reε<23 |
Reε<150 |
關系式 |
f=139/ Reε |
f=139/ Reε |
f=150/ Reε |
過度流區 |
范圍 |
23< Reε<150 |
23< Reε<150 |
- |
關系式 |
f=23.1 Reε-0.428 |
f=43.7 Reε-0.631 |
- |
湍流區 |
范圍 |
150< Reε<2400 |
150< Reε<2400 |
Reε>150 |
關系式 |
f=14.1 Reε-0.329 |
f=10.7 Reε-0.350 |
f=1 |
完全湍流區 |
范圍 |
Reε>2400 |
Reε>2400 |
- |
關系式 |
f=1.09 |
f=0.702 |
- |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SV-2.3/20 |
20 |
2.3 |
0.15-1.2 |
SV-5-20/200 |
200 |
5-20 |
56-110 |
SV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
SV-5-20/250 |
250 |
5-20 |
88-175 |
SV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
SV-5-30/300 |
300 |
5-30 |
125-250 |
SV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
SV-7-30/350 |
350 |
7-30 |
173-346 |
SV-3.5/50 |
50 |
3.5 |
3.5-7 |
SV-7-30/400 |
400 |
7-30 |
226-452 |
SV-3.5/65 |
65 |
3.5 |
5-12 |
SV-7-30/450 |
450 |
7-30 |
286-572 |
SV-5/80 |
80 |
5 |
9-18 |
SV-7-30/500 |
500 |
7-30 |
353-706 |
SV-5/100 |
100 |
5 |
14-28 |
SV-7-30/600 |
600 |
7-30 |
505-1010 |
SV-5-7/125 |
125 |
5-7 |
24-34 |
SV-7-30/1000 |
1000 |
7-30 |
1431-2826 |
SV-5-7/150 |
150 |
5-7 |
30-60 |
SV-7-30/1200 |
1200 |
15-30 |
1630-3260 |
|
產品實物圖
|
|
產品用途
適用于粘度≤102厘泊的液一液、液一氣、氣一氣的混合、乳化、反應、吸收、萃取、強化傳熱等過程。
應用實例
SV型靜態混合器用于油品調合。
日本某煉油廠裂化車間使用大野公司的SV型靜態混合器進行油品調合取得了良好的效果，無論從產品質量、能耗等方面來看都優于孔板混合柱。
SV型靜態混合器用于煤氣摻混
國內某煤氣廠應用了大野公司的SV型靜態混合器，達到了預期的目標、基本滿足煤氣互換性的要求，能實現低一低壓混合工藝的需要，并且體現出該工藝的簡單，穩定，經濟等優越性。 |
|
產品特性
單元由單孔道左、右扭轉的螺旋片組焊面成，它的技術性能；最高分散程度≤10μm，液一液、液一固相不均勻度系數≤5%
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數φD來表示。
△P=ΦD w2 ReD=Dρc |

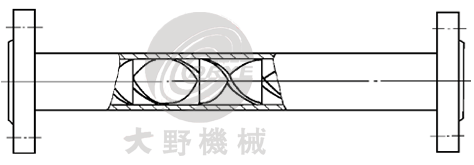

SK型的雷諾數ReD和摩擦系數φD的關系 |
|
SK型 |
層流區 |
范圍 |
ReD<23 |
關系式 |
ΦD=430/ReD |
過度流區 |
范圍 |
23< ReD<300 |
關系式 |
ΦD=87.2 ReD-0.491 |
湍流區 |
范圍 |
300< ReD<1100 |
關系式 |
ΦD=17.0 ReD-0.205 |
完全湍流區 |
范圍 |
ReD<1100 |
關系式 |
ΦD=2.53 |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SK-5/10 |
10 |
5 |
0.15-0.3 |
SK-50/100 |
100 |
50 |
14-28 |
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-75/150 |
150 |
75 |
31-64 |
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-100/200 |
200 |
100 |
56-110 |
SK-16/32 |
32 |
16 |
1.4-3.2 |
SK-125/250 |
250 |
125 |
88-177 |
SK-20/40 |
40 |
20 |
2.2-4.5 |
SK-150/300 |
300 |
150 |
127-255 |
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-175/350 |
350 |
175 |
173-346 |
SK-32.5/65 |
65 |
32.5 |
5.9-12 |
SK-200/400 |
400 |
200 |
226-452 |
SK-40/80 |
80 |
40 |
9-18 |
SK-250/500 |
500 |
250 |
353-706 |
|
產品實物圖
|
|
產品用途
適用于化工、石油、制藥、食品、精細化工、塑料、環保、合成纖維、礦冶等部門的混合、反應、萃取、吸收、注塑、配色、傳熱等過程，對較小流量并伴有雜質或粘度≤106厘泊的高粘性介質尤為適用。
應用實例
SK型靜態混合器在以丙烷為溶劑脫除渣油中瀝青裝置上的應用
國內某廠丙烷脫瀝青裝置以減壓渣油為原料，液相丙烷為溶劑，進行液一液萃取，生產高粘度潤滑油料成催化裂化原料，同時提到瀝青，實現 良好的渣油稀釋，提高了油品回收率，降低了溶劑比，節約了能耗。
SK型靜態混合器在紙漿氯化工藝中應用
國內某造紙廠應用了大野公司生產的SK型靜態混合器，理氯量達到工藝要求，保證了漂白漿質量，由于氯氣在漿料中充分分散、反應，吸收完全，生產正常，無溢氯現象，改善了生產環境，提高了漿料優質品率。 |
|
產品特性
單元由交叉的橫條按一定規律構成許多X型單元，技術特性：混合不均勻度系數≤5%
SX型靜態混合器壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。
△P=fw2 Reε=dhρc |

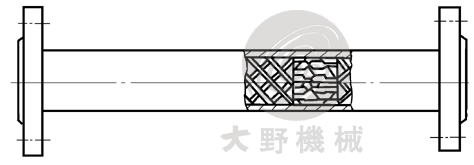

SX型雷諾數Re ε各摩擦系數f的關系 |
|
|
SX型 |
層流區 |
范圍 |
Reε<13 |
關系式 |
f=285/ Reε |
過渡流區 |
范圍 |
13< Reε<70 |
關系式 |
f=74.7 Reε-0.478 |
湍流區 |
范圍 |
70< Reε<2000 |
關系式 |
f=22.3 Reε-0.194 |
安全湍流區 |
范圍 |
Reε>2000 |
關系式 |
f=5.11 |
|
|
產品型號 |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SX-12.5/50 |
50 |
12.5 |
3.5-7.0 |
SX-50/200 |
200 |
50 |
56-110 |
SX-16.25/65 |
65 |
16.25 |
6-12 |
SX-62.5/250 |
250 |
62.5 |
88-176 |
SX-20/80 |
80 |
20 |
9-18 |
SX-75/300 |
300 |
75 |
125-250 |
SX-25/100 |
100 |
25 |
14-28 |
SX-87.5/350 |
350 |
87.5 |
173-346 |
SX-31.25/125 |
125 |
31.25 |
22-44 |
SX-100/400 |
400 |
100 |
226-452 |
SX-37.5/150 |
150 |
37.5 |
30-60 |
SX-125/500 |
500 |
125 |
353-706 |
|
產品實物圖
|
|
產品用途
適用于粘度≤104厘泊的中高粘度液-液反應、混合、吸收過程或生產高聚物流體的混合、反應過程，處理量較大時使用效果更佳。
應用實例
SX型靜態混合器在輕質酮苯脫蠟油上的應用。
國內某單位在輕質酮苯脫蠟油聯合裝置上應用了大野公司的SX型靜態混合器，使蠟含油降低，減少了管線結蠟和濾機進料管線易堵的現象，并且解決了攪拌密封漏損溶劑問題，凈化了環境，節約了能源。
SX型靜態混合器在氨綸行業的應用。
日本大野機械南通工廠生產的高標準的靜態混合器完全替代進口產品，而價格只有進口產品的1/3，性價比極高,隨著國內用戶對產品的精益求精，各個行業對各自的產品要求也越來越高，原來粗糙、簡單的設備已經完全滿足不了生產高端產品的要求，而國外進口的設備價格又高，很多客戶又接受不了，于是大野公司的產品正好彌補了這方面的欠缺，高品質的設備，合適的價格完全符合各個行業追求高品質產品的要求，特別是氨綸行業的高標準高要求的靜態混合器專用設備，國內廠家所無法達到的表面光潔度和精準度，大野機械都能完全滿足，在最近上的氨綸連續聚合的項目上，除少量進口外，大部分采用大野公司生產的設備代替進口而達到新工藝的要求。
|
|
產品特性
單元由交叉的橫條按一定規律構成單X型單元，技術特性：液-液，液-固相混合不均勻度系數≤5%
產品的壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響
△P=fw2 Reε=dhρc |

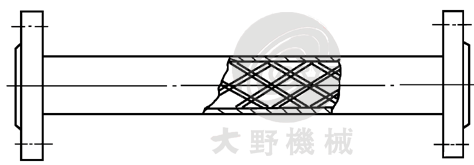

SL型雷諾數Re ε各摩擦系數f的關系 |
|
|
SL型 |
層流區 |
范圍 |
Reε<10 |
關系式 |
f=156/ Reε |
過渡流區 |
范圍 |
10< Reε<100 |
關系式 |
f=57.7 Reε-0.568 |
湍流區 |
范圍 |
100< Reε<300 |
關系式 |
f=10.8 Reε-0.205 |
安全湍流區 |
范圍 |
Reε>300 |
關系式 |
f=2.10 |
|
注：空隙率ε的取值為：Dg≤50時，ε=0.937；Dg>50時，ε=1。 |
|
產品型號 |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SL-12.5/25 |
25 |
12.5 |
0.7-1.4 |
SL-100/200 |
200 |
100 |
56-110 |
SL-16/32 |
32 |
16 |
1.4-2.9 |
SL-125/250 |
250 |
125 |
88-176 |
SL-20/40 |
40 |
20 |
2.3-4.6 |
SL-150/300 |
300 |
150 |
127-255 |
SL-25/50 |
50 |
25 |
3.5-7 |
SL-175/350 |
350 |
175 |
173-346 |
SL-40/80 |
80 |
40 |
9-18 |
SL-200/400 |
400 |
200 |
226-452 |
SL-50/100 |
100 |
50 |
14-28 |
SL-250/500 |
500 |
250 |
353-706 |
SL-75/150 |
150 |
75 |
32-64 |
SL-300/600 |
600 |
300 |
410-814 |
|
產品實物圖
|
|
產品用途
適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。
應用實例
SL型靜態混合器在含堿污水處理上的應用
煉油廠含堿污水處理是較麻煩的，國內某煉油廠在含堿污水處理裝置上應用了大野公司SL型靜態混合器，由于其充氧效率高，豎向提升和混合效果好，解決了曝氣池上下層溶解氧不均勻和底部積泥的問題，滿足了工藝要求。 |
|
產品特性
單元由雙孔道組成，單元之間設有流體再分配室。技術特性為：最高分散程度1-2μm，液-液相不均勻度系數 ≤5%
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數ΦD來表示。
△P=ΦDw2 ReD=Dρc |

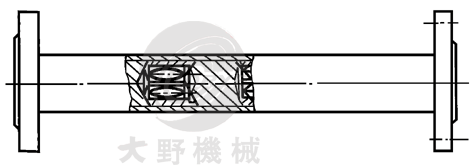

SH型的雷諾數ReD和摩擦系數φD的關系 |
|
SH型 |
層流區 |
范圍 |
ReD<30 |
關系式 |
ΦD=3500/ReD |
過度流區 |
范圍 |
30< ReD<320 |
關系式 |
ΦD=646 ReD-0.530 |
完全湍流區 |
范圍 |
ReD<320 |
關系式 |
ΦD=80.1 ReD-0.141 |
|
注：兩端法蘭尺寸按產品公稱直徑放大一檔。 |
|
產品型號 |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
規格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SH-3/15 |
15 |
3 |
0.1-0.2 |
SH-19/80 |
80 |
19 |
4.0-8.0 |
SH-4.5/20 |
20 |
4.5 |
0.2-0.4 |
SH-24/100 |
100 |
24 |
6.5-13.0 |
SH-5/25 |
25 |
5 |
0.5-1.1 |
SH-36/150 |
150 |
36 |
31-63 |
SH-7/32 |
32 |
7 |
0.9-1.8 |
SH-49/200 |
200 |
49 |
54-108 |
SH-9/40 |
40 |
9 |
1.6-3.2 |
SH-74/300 |
300 |
74 |
124-248 |
SH-12/50 |
50 |
12 |
2.3-4.6 |
SH-124/500 |
500 |
124 |
174-348 |
|
產品用途
適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。
應用實例
★SH型靜態混合器在丙烯腈酰胺裝置上的應用
在丙烯腈催化水合制中深度丙烯酰胺水溶液的生產中，需要制備含丙烯腈20%乳化液，若兩相混合不好，則會導致反應床層局部過熱影響催化劑壽命和單體質量。國內某石化總公司使用了大野公司的SH型靜態混合器在年產200噸粉狀丙烯腈酰胺裝置上的單體生產部分進行使用，取得了良好的效果，單體質量符合要求。
★SH型靜態混合器在渣油摻水制燃料油上的應用
日本某廠在渣油中摻入20%的水，再加入1%的乳液劑制成用于噴咀燃燒的燃料油，應用了大野公司的SH型靜態混合器，使燃料油乳化后，不易分層，達到了工藝要求。
|
